產品描述

產品介紹

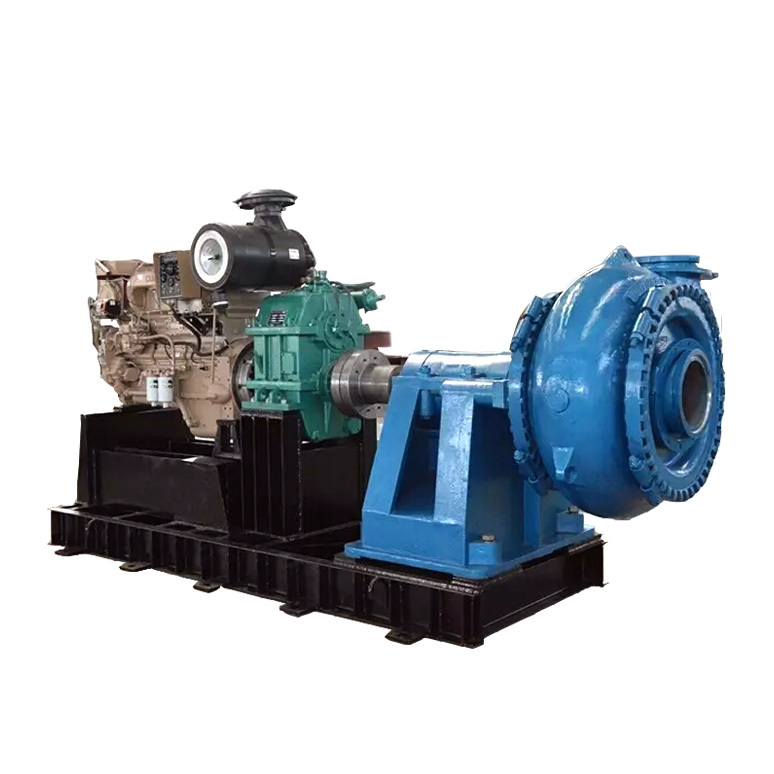

WN（Q）疏浚泵是一種吸收國外技術的基礎上的耐磨船用疏浚泵。WN（Q）疏pump泵滿足國內外綜合疏浚要求。

特征

船舶整體結構性能良好

結構簡單可靠：200WN-500WN和600WNQ-1000WNQ型疏通泵具有單泵殼或雙泵殼，單級單吸懸臂臥式結構。根據與齒輪箱的連接類型，有兩種典型的結構，一種是具有獨立的支撐，另一種是與齒輪箱結合的。帶支架的泵的潤滑是脂潤滑或稀油潤滑。雙殼體設計即使使襯套磨損也可以使泵體安全。易于拆卸和維護：WN型挖泥泵可從正面拆卸。這使得拆卸和維護更加容易。

WN（Q）疏浚泵性能好

空化性能好：WN型疏pump泵具有良好的空化性能，可以保證泵的抽吸能力。同時可以實現更大的挖掘深度和更高的抽吸濃度。

高流量和廣泛適用性：WN型挖泥泵葉輪通道對于連續泵送礫石或高塑性粘土非常寬，不會發生堵塞。泵的良好承載能力保證了挖泥船的性能。

急劇下降的性能曲線：流量和揚程曲線急劇下降，使泥漿泵對行距變化的適應性更強。

實現泵性能的各種混合：WN疏pump泵可以改變葉輪的轉速和直徑，以在相同流量下實現泵的不同揚程。

耐磨且使用壽命長的濕零件

WN疏pump泵的濕部，如葉輪，蝸殼，喉管襯套和框架板襯套（耐磨襯套）采用合金鑄鐵材料制成，硬度不低于58HRC。它不僅對電阻有影響，而且具有很高的抗磨性能。

在產品設計過程中會充分考慮每個零件的使用壽命。相同的更換周期減少了維護和更換成本。

液壓損失小，效率高，能耗低：由于采用先進的液壓模型，疏the泵具有較高的效率水平。WN疏pump泵的效率比進口疏imported泵高約2-3個百分點。因此，在相同的生產中，它可以實現更低的燃料消耗。

可靠的密封，無泄漏

200WN-500WN疏浚泵采用機械密封或填料密封或機械密封和填料密封的組合。

600WN（Q）-1000WN（Q）疏edge泵采用軸封和L型螺桿殼橡膠密封裝置，該裝置具有三個L形密封圈和一個帶特殊螺紋的軸套。

技術參數

泵型號	流量Q（m ³ / h）	揚程（米）	轉速n（r / min）	效率（％）	NPSHrn（米）	進口直徑	出口直徑	最高流動顆粒直徑


200WNQ	600-800	20-40	700-900	60-65	<4.5	250	200	178
200WN	750-1000	40-65	700-850	70-72	<4	250	200	180
250WNQ	950-1100	20-40	500-700	65-70	<4	300	250	220
250WN	1100-1300	40-65	500-650	70-74	<4	350	250	144
300WNQ	1500-1800	20-40	400-600	65-68	<4	350	300	241
300WN	1800-2200	40-65	400-550	74-78	<4	450	300	241
350WN	2600-3000	40-65	400-550	74-78	<4.5	450	350	245
400WN	2800-3200	20-40	400-550	74-78	<4.5	450	400	250
450WN	3200-3850	40-67	350-500	76-80	<4.5	600	450	354
500WNQ	3600-4200	20-40	220-320	72-75	<4.8	600	500	330
500WN	4500-5500	30-72	350-450	78-80	<4.8	650	500	250
600WN	5000-9000	30-75	280-420	81-85	<6	660	600	220
700WN	8000-12000	30-76	280-380	83-85	<6	760	700	280
800WN	10000-15000	28-72	260-350	80-84	<6	900	800	300
900WN	12000-19000	25-75	220-330	85-87	<6	960	900	320
1000WN	16000-25000	23-76	181-290	85-87	<6	1200	1000	350
